Brancher de nouveaux accessoires électriques sur un faisceau 12V alternatif peut sembler simple, mais sans précautions, vous risquez d’endommager vos appareils ou votre circuit électrique. Ce guide complet vous montrera comment sécuriser vos équipements grâce à un régulateur/redresseur et comment réaliser des branchements fiables pour éviter surtensions et courts-circuits.
1. Comprendre le faisceau 12V alternatif
Un faisceau 12V alternatif, souvent présent sur les motos anciennes et certains scooters, génère une tension qui varie continuellement, contrairement au courant continu fourni par une batterie. Cette variation peut endommager vos accessoires électroniques si elle n’est pas régulée.
Le courant alternatif (AC) est produit par le stator de votre moteur. La fréquence et l’amplitude fluctuent selon le régime moteur, ce qui implique que les appareils sensibles comme les LED, compteurs digitaux ou chargeurs USB peuvent subir des surtensions ou fonctionner de manière instable.
2. Pourquoi utiliser un régulateur/redresseur
Un régulateur/redresseur est indispensable pour transformer le courant alternatif (AC) en courant continu (DC) stable et limiter la tension à 12V. Sans cet élément, vos équipements risquent de subir des dommages irréversibles.
- Protection des équipements électroniques sensibles.
- Prévention des surtensions et des courts-circuits.
- Alimentation correcte des accessoires modernes comme LED, USB ou compteurs digitaux.
- Stabilisation de la tension pour une durée de vie prolongée des appareils.
🛒 Régulateur/Redresseur recommandé
WOOSTAR Redresseur Régulateur 12V : Voir sur Amazon
* Lien affilié - nous percevons une commission sur les ventes
3. Branchement du régulateur

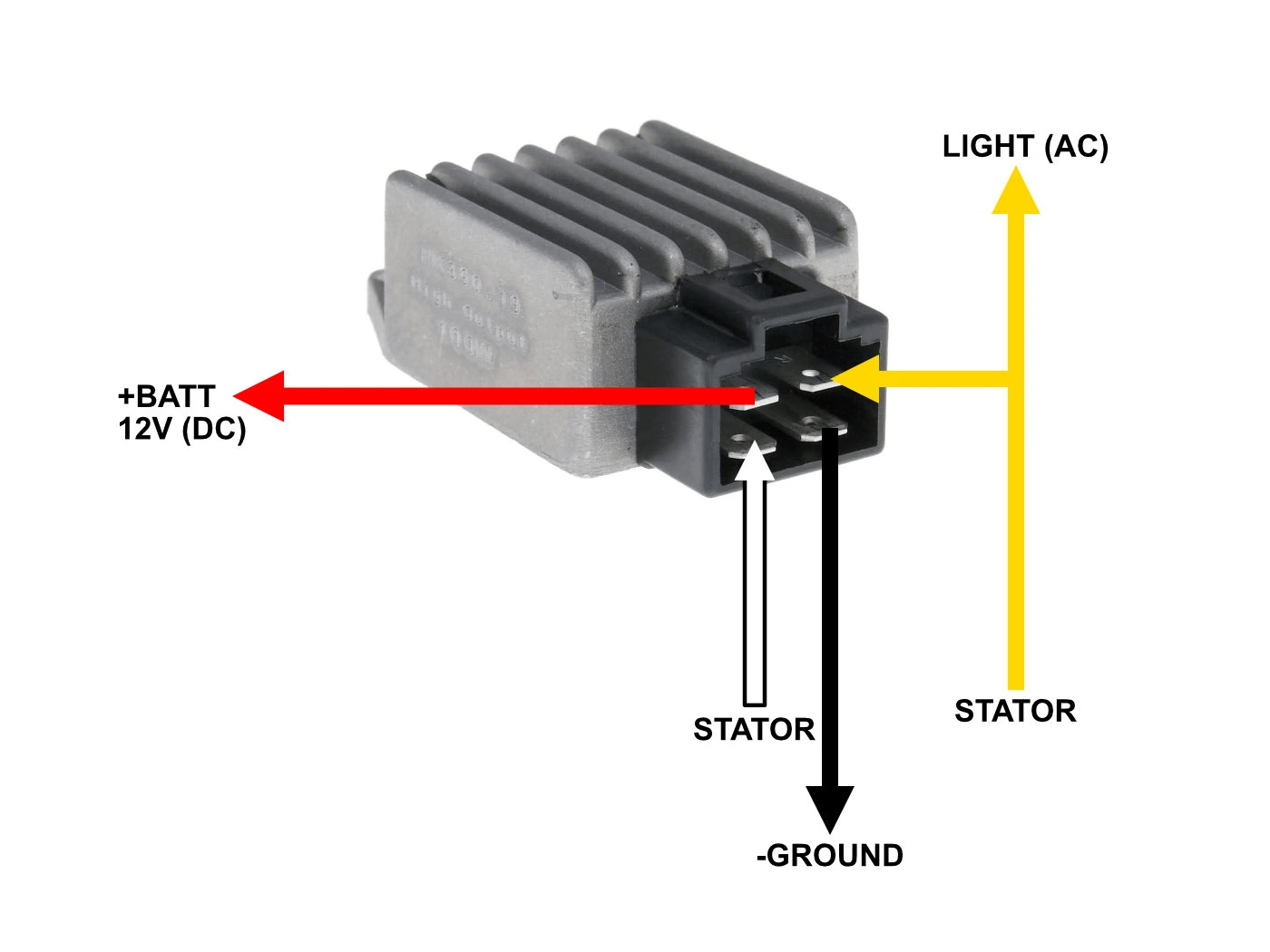

Avant toute connexion, identifiez clairement les fils de votre stator et du régulateur :
- Les fils jaunes du stator vont aux entrées AC du régulateur.
- Les fils rouge et noir sortent en DC pour alimenter vos accessoires.
Vérifiez la polarité avant toute connexion. Une inversion peut griller instantanément vos accessoires. Utilisez un multimètre pour confirmer la tension et la polarité avant de brancher des équipements coûteux.
4. Connexion des accessoires
Une fois le régulateur installé, connectez vos accessoires sur le fil positif (rouge) et négatif (noir). Les connecteurs étanches et le choix d’un fil de calibre adapté à la puissance de chaque appareil sont essentiels pour garantir la sécurité et la durabilité.
Pour plusieurs accessoires, installez un fusible pour chaque circuit. Cela protège chaque équipement individuellement et évite qu’un court-circuit ne coupe tout le système.
5. Conseils supplémentaires pour sécuriser vos installations
- Étiquetez chaque fil pour faciliter les maintenances futures.
- Utilisez des gaines thermorétractables pour isoler les connexions.
- Prévoyez des supports pour éviter que les câbles ne se touchent ou ne vibrent.
- Testez régulièrement les tensions avec un voltmètre pour prévenir toute usure prématurée.
6. Test et vérification
Avant de refermer l’installation, testez chaque appareil avec le moteur en marche. Mesurez la tension en DC pour confirmer qu’elle est stable autour de 12V. Si les LED clignotent ou si la tension dépasse 13,5V, revérifiez vos connexions et l’état du régulateur.
7. Conclusion
Brancher de nouveaux équipements sur un faisceau 12V alternatif sans régulateur, c’est jouer avec le feu. Avec un régulateur/redresseur, vous stabilisez la tension et protégez vos accessoires électroniques. C’est simple, efficace et indispensable pour moderniser vos motos anciennes ou vos scooters.
En suivant ces étapes, vous garantissez la sécurité de vos circuits et prolongez la durée de vie de vos équipements électriques. N’oubliez pas qu’un câblage bien pensé et un régulateur de qualité sont vos meilleurs alliés pour une moto fonctionnelle et moderne.
